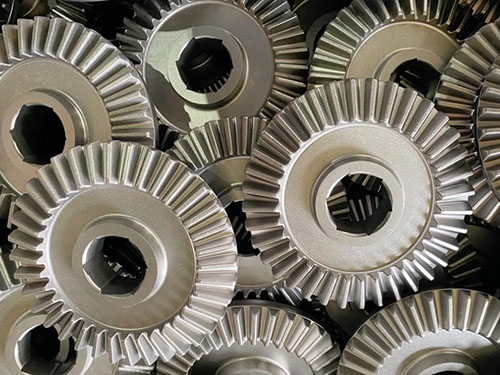

齒輪熱處理變形是指齒輪在淬火、滲碳、氮化等熱處理過程中,因內部應力(熱應力、組織應力)分布不均或外部約束不當導致的尺寸變化、形狀畸變(如齒形畸變、內孔收縮 / 擴張、端面翹曲等),會直接影響齒輪的精度和使用壽命。預防措施需從材料選擇、預處理、工藝設計、工裝夾具等多環節綜合控制,具體如下:一、優化材料選擇與質量控制材料的化學成分、純潔度及原始組織均勻性是減少熱處理變形的基礎:選擇優質鋼材優先選用淬透性好、成分均勻的合金結構鋼(如 20CrMnTi、40CrNiMo 等),嚴格控制硫(S≤0.035%)、磷(P≤0.035%)等有害元素,減少非金屬夾雜物(如氧化物、硫化物)的含量 —— 夾雜物會導致局部應力集中,加劇變形。對于高精度齒輪,可采用真空冶煉或電渣重熔鋼,提高材料純潔度。控制材料原始組織避免使用存在嚴重帶狀組織、網狀碳化物或疏松的鋼材(這些缺陷會導致熱處理時組織轉變不均,產生附加應力)。若原材料存在此類問題,需通過預處理(如擴散退火)消除。二、改進鍛造與預處理工藝鍛造和預處理的核心是減少原始應力、細化組織,為熱處理 “鋪路”:優化鍛造工藝保證足夠的鍛造比(一般≥3),采用多向鍛造、交叉軋制等方式,破碎鑄態組織中的粗大晶粒和碳化物,使金屬流線分布合理(沿齒輪輪廓連續分布,避免穿晶流線),減少各向異性變形。鍛造后及時進行球化退火或正火,消除鍛造應力,細化晶粒,獲得均勻的珠光體 + 鐵素體組織(硬度控制在 180-220HBW),避免因原始組織不均導致的熱處理變形。消除機加工應力齒輪粗加工(如滾齒、插齒)后,需進行去應力退火(200-300℃保溫 2-4h),消除切削加工產生的殘余應力 —— 殘余應力會在熱處理時與熱應力疊加,加劇變形。三、優化熱處理工藝參數熱處理工藝(加熱、保溫、冷卻)是控制變形的關鍵,需通過精準控制減少應力差:控制加熱速度與溫度采用階梯式升溫(如低溫→中溫→高溫分段加熱),避免快速升溫導致齒輪內外溫差過大(熱應力劇增)。對于大型、復雜齒輪或高合金齒輪,升溫速度應≤100℃/h。嚴格控制奧氏體化溫度(如滲碳淬火溫度一般為 850-930℃),避免溫度過高(導致晶粒粗大,組織應力增大)或過低(奧氏體化不完全,硬度不足且變形不均)。保溫時間以 “透燒” 為原則(確保碳化物完全溶解且均勻),避免過長(氧化脫碳加劇,變形增大)。優化冷卻過程冷卻速度是產生組織應力和熱應力的核心因素,需根據齒輪材料、尺寸選擇合適的冷卻介質和方式:對于要求高硬度且變形敏感的齒輪(如薄壁齒輪),可采用等溫淬火(如在 200-300℃硝鹽中等溫,獲得下貝氏體組織),減少馬氏體轉變時的體積膨脹差,降低變形。油淬時控制油溫(一般 20-80℃)和攪拌速度,確保冷卻均勻(避免局部冷卻過快);對于大型齒輪,可采用 “預冷后淬火”(奧氏體化后先空冷至 Ar3 附近,再淬火),減少熱應力。避免冷卻介質老化(如油中水分、雜質過多),定期更換冷卻油,保證冷卻能力穩定。控制滲碳等化學熱處理工藝滲碳時保證碳濃度梯度均勻(表面碳濃度控制在 0.8%-1.05%),避免局部碳濃度過高(導致馬氏體轉變時體積膨脹過大)。可采用分段滲碳(強滲→擴散),減少碳濃度不均。滲碳后緩冷至 600-650℃保溫一段時間,消除滲碳層應力,再升溫淬火,減少整體變形。四、合理設計工裝夾具與裝爐方式通過工裝夾具約束齒輪的自由變形,或使變形方向可控:定制防變形工裝對于薄壁齒輪、環形齒輪,采用剛性?shī)A具(如內撐式胎具、外箍式夾具)固定,限制其在冷卻時的收縮或翹曲;對于軸類齒輪,采用垂直吊掛(以軸頸定位),避免重力導致的彎曲變形。工裝材料需與齒輪材料線膨脹系數接近(如選用 45 鋼或 Cr12 鋼),避免因溫差產生附加應力。優化裝爐方式裝爐時保證齒輪之間有足夠間隙(≥50mm),確保加熱和冷卻均勻;避免齒輪堆疊或與爐壁接觸,防止局部過熱或冷卻速度差異。五、優化齒輪結構設計從源頭減少因結構不合理導致的應力集中和變形:保證結構對稱性與壁厚均勻避免設計壁厚突變(如突然的臺階、尖角),采用圓角過渡(R≥3mm),減少熱應力集中;對于箱式、輻板式齒輪,可在非受力區域開減重孔,使壁厚分布均勻。減少?gòu)?fù)雜型腔復雜型腔(如深孔、盲孔)會導致冷卻時內外應力差增大,設計時盡量簡化結構,必要時預留加工余量(用于熱處理后修正變形)。六、熱處理后校直與穩定化處理對已產生輕微變形的齒輪進行修正,防止后續變形:及時校直對于淬火后存在彎曲、橢圓等變形的齒輪,在 200-250℃(未完全冷卻時)進行熱校直(利用材料的熱塑性),或在室溫下進行冷校直(配合壓力機緩慢施壓),校直后需低溫回火(150-200℃)消除校直應力。低溫時效處理熱處理后進行穩定化回火(如 120-180℃保溫 2-4h),促進殘余奧氏體轉變?yōu)轳R氏體,減少后續使用過程中的尺寸變化。總結齒輪熱處理變形的預防需貫穿 “材料選擇→鍛造→預處理→熱處理→結構設計” 全流程,核心是通過減少應力差(熱應力、組織應力、殘余應力)和控制變形方向(工裝約束)實現。實際生產中需結合齒輪材質、結構、精度要求,通過工藝試驗優化參數(如升溫速度、冷卻介質),并配合嚴格的質量檢測(如熱處理前后尺寸測量、變形量統計),形成閉環控制,才能有效降低變形率。
